Maaston tyylien muokkaus

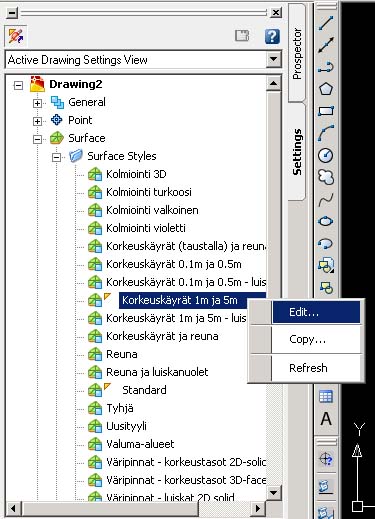

Templaten mukana tulee erilaisia tyylejä jotka vaikuttavat objektien ulkoasuun ja käyttäytymiseen. Tyylejä muokataan ja luodaan toolspace:n settings-välilehdellä. (Hiiren oikean näppäimen valikko)

Omia tyylejä kannattaa lähteä tekemään kopioimalla joku olemassaoleva tyyli joka muistuttaa eniten sellaista mitä on tarkoitus tehdä. Copy:llä kopioidaan, sen jälkeen Edit:illä muokataan.

Information -välilehdellä nimetään tyyli.

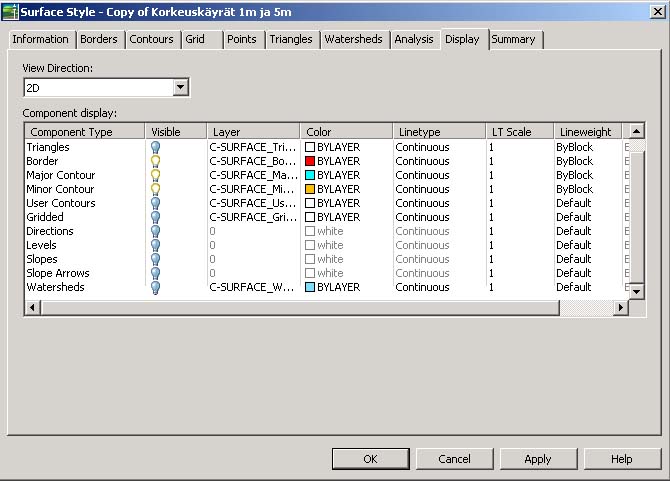

Display -välilehdellä määritellään mitä maastomallista näytetään kyseisessä tyylissä. Visible-lampusta otetaan asioita näytille tai piiloon. View direction:issa määritellään erikseen asiat 2D-näkymiin eli karttoihin ja 3D-näkymiin.

Triangles - maaston pinta kolmioverkkona
Border - reuna
Major contour - johtokäyrät
Minor contour - välikäyrät
Gridded - ruudukko
Directions - rinteen ilmansuunnat
Levels - korkeusasemat
Slopes - jyrkkyydet
Slope arrows - luiskanuolet
Watershed - vedenjakajat

Contours -välilehdellä contour intervali:ssa määritellään johto- ja välikäyrät.

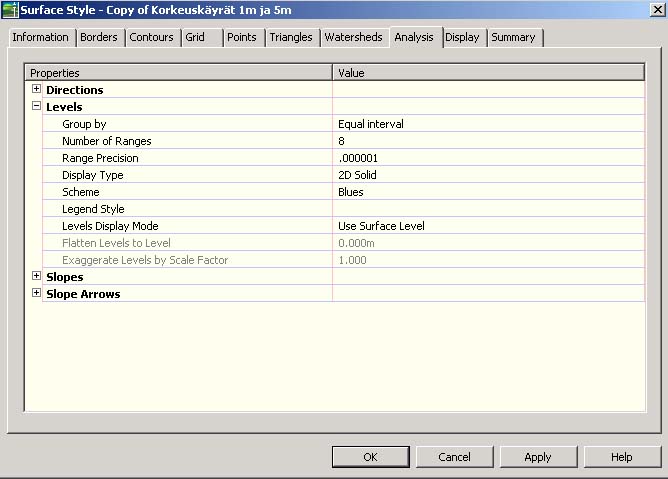

Analysis -välilehdellä määritellään miten maisema-analyysejä näytetään

Number of ranges - luokkien määrä eli analyysin tarkkuus ja kontrasti.
Display type - 2D solid on kaksiulotteinen väripinta, 3D faces on kolmiulotteinen pinta. 3D faces näkyy värpintana kun visual style (valikko) on conceptual
Scheme - väritystyyli

Yksittäisen maaston ominaisuuksia voi tyylin lisäksi määritellä valitsemalla maaston piirustuksesta ja oikean näppäimen valikosta surface properties. Siellä analysis-välilehdellä voi ranges nuolesta säätää analyysien värejä tarkemmin.
