Maastonmuokkaus

Maaston muokkaus aloitetaan piirtämällä maaston päälle uusi maaston pinnan taso polyline:llä. Suljettu polyline tekee maastoon uuden tason, avoin polyline muokkaa vain sen reunalta.

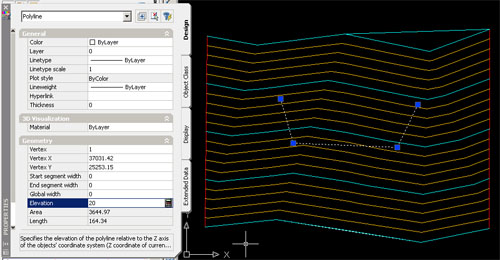

Maasto muokataan polyline:n korkeudelle (properties - elevation).

Polyline muutetaan seuraavaksi feature line:ksi grading-ylävalinkon create feature lines from objects.

Valitaan polyline ja Create feature lines -valikosta ok:lla eteenpäin.

Nyt polylien on muutettu feature line:ksi jonka nurkkapisteet voidaan asettaa eri korkeuksille valitsemalla se ja hiiren oikean näppäimen valikosta level editor.

Maastonmuokkaus, eli maan täyttö ja kaivaminen, tehdään tämän feature linen mukaan: grading -ylävalikko - grading creation tools.

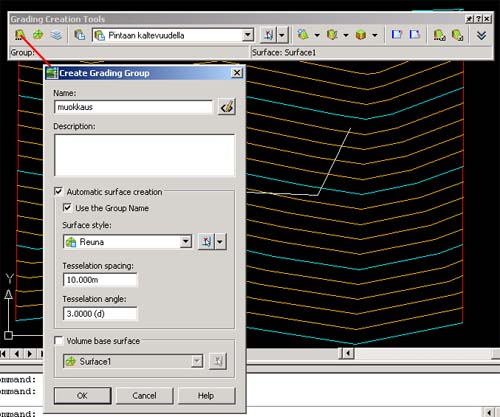

Valikon ensimmäisestä napista luodaan muokkausryhmä. Nimetään se ja ruksataan päälle automatic surface creation. Näin luodaan automaattisesti muokkauksesta oma maastomalli. Se ilmestyy toolspace:n prospector:iin.

Grading creation tools-valikon toisesta napista varmistetaan että muokkauksen kohde (target) on oikea maastomalli. Keskellä olevasta vetovalikosta valitaan muokkaustapa; miten uudesta maastonpinnasta tehdään luiskia ja leikkauksia. Valitaan aluksi esimerkiksi "pintaan kaltevuudella".

Vetovalikon oikealla puolella on nappi create grading jolla maastonmuokkaus tehdään feature line:stä: valitaan feature line ja sen jälkeen se puoli jonne luiskat ja leikkaukset tulevat. Apply to entire lenght: yes.
Cut slope - leikkauksien kaltevuus - vaaka:pysty
Fill slope - täyttöjen kaltevuus - vaaka:pysty
Lopuksi enter:illä käskystä ulos.

Maastonmuokkausta voidaan vielä muokata vetämällä feature line:n kulmapisteistä (valitaan lassoamalla). Kaltevuuksia säädetään grading -ylävalikon edit grading - edit grading.

Lopuksi muokkauksen maastomalli liitetään olemassaolevan maaston malliin. Muokkauksesta luodaan uusi liitettävä maasto grading -ylävalikon grading utilities - create detached surface. Select grading group:issa valitaan muokkausryhmä. Create surface:ssa nimetään uusi maastomalli. Ok.

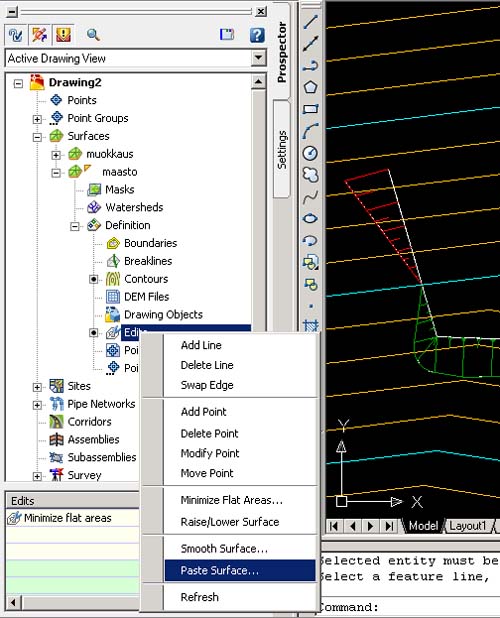

Tämä maastomalli liitetään olemassaolevan maaston malliin: Toolspace - prospector - surfaces - valitaan olemassaoleva maasto - definition - edits - oikean näppäimen valikko - paste surface - valitaan äsken luotu liitettävä maastonmalli.
