Leikkaukset

Leikkauksia luodaan ensin piirtämällä maaston päälle ensin leikkausviiva polylinenä. Se voi olla myös mutkitteleva. Profiles-ylävalikosta quick profile ja valitaan leikkausviiva-polyline. Valikosta valitaan maastot joista leikkaus otetaan. Tämä voi hyvin olla all surfaces. Ok:lla eteenpäin ja osoitetaan leikkauksen paikka jostain tyhjältä alueelta.

Leikkaus elää leikkausviivaa siirtäessä.

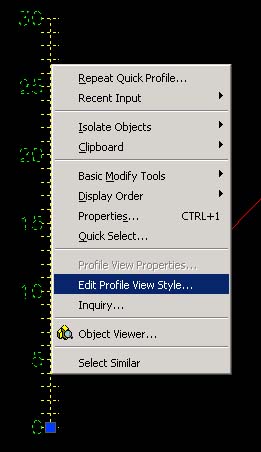

Leikkauksen tyyliä pääsee helpoten muokkaamaan valitsemalla leikkauksen reunasta ensin hiiren vasemmalla ja avaamalla hiiren oikean näppäimen valikosta edit pofile view style.

Graph -välilehden vertical exaggretion määrittää leikkauksen pystysuuntaisen kertoimen. 1 on 1:1. Title content on leikkauksen otsikko, sitä muokataan A-napista ja sijaintia alta title positionista.

Horizontal ja vertical axes -välilehdillä määritetään apuruudukko ja niihin liittyvät tekstit.

Display -välilehdellä otetaan leikkauksen eri osia näkyviin tai piiloon visible-lampusta, esimerkiksi apuruudukot, otsikot ja korkeuksien numeroinnit. Osien värejä ja viivatyyppejä muokataan myös sieltä.

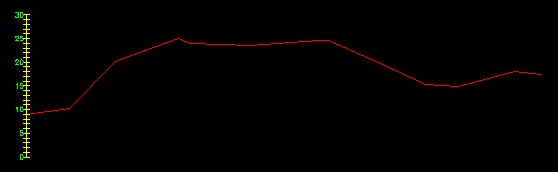

Tyylissä pelkistetty leikkaus
