Maastomalli

Tärkein Civil 3D:n objekteista on maastomalli. Piirustuksessa voi olla useita maastomalleja. Erilliset maastot, kuten saaret, kannattaa mallintaa erikseen.

1. Luodaan uusi maastomalli-objekti.

Aluksi luodaan uusi maastomalli. Korkeustiedot lisätään siihen myöhemmin.

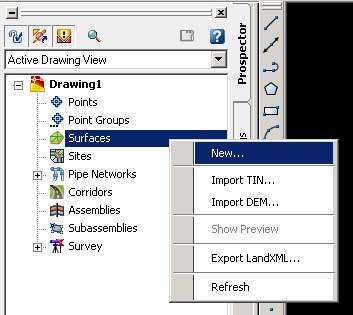

Prospector - Surface hiiren oikealla - New

Create surface -valikossa nimetään malli Name-kohtaan ja Ok:lla eteenpäin. Type kannattaa jättää TIN surface:ksi.

Maastomalli-objekti on luotu.

2. Määritellään maaston lähtötiedot

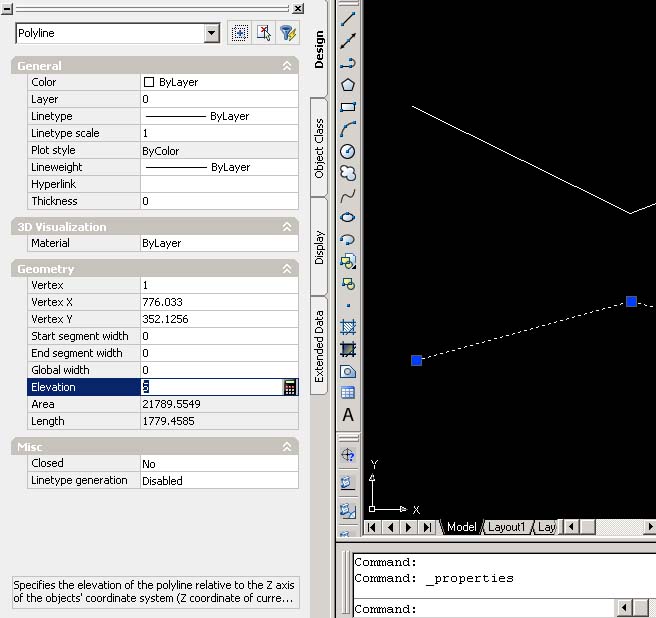

Maastomallin korkeustiedot voidaan lisätä erilaisista objekteista, esimerkiksi mittauspisteistä. Seuraavassa luodaan maastomalli käyttäen polyline-korkeuskäyriä. Polylinet voivat olla lähtömateriaalista kopioituja tai itse piirrettyjä. Tärkeintä on että korkeuskäyrät ovat oikealla korkeudella. Polylinen korkeusasema tarkistetaan ja muutetaan sen properties-valikosta (CTRL-1). Valitaan polyline ja tarkistetaan properties-valikosta korkeus eli elevation.

Valitaan polyline,
kirjoitetaan elevation-kohtaan korkeus metreissä,
ENTER,
ESC:illä valinta pois
ja valitaan toinen polyline jne.

Näin laitetaan ja tarkistetaan maastomalliin lisättävät korkeuskäyrät.

3. Lisätään korkeuskäyrät maastomalliin

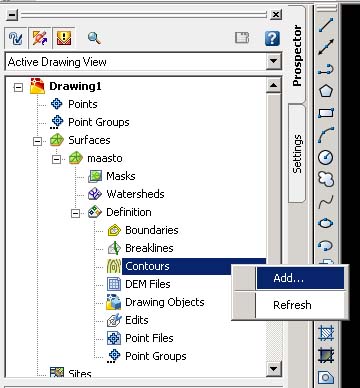

Avataan toolspace:n prospector:issa +merkeistä surfaces-[maaston nimi]-definition ja sieltä hiiren oikealla contours eli korkeuskäyrät.

Add contour data-ikkunaan description kohtaan lähtötietojen kuvaus, esim "lähtötiedot". Muuta ei muuteta vaan Ok:lla eteenpäin.

Komentorivillä lukee nyt Select contours: valitaan korkeuskäyrät ja lopuksi enter.

Nyt maastoon on lisätty maastonmuotoja.

Maastomallin ulkoasu

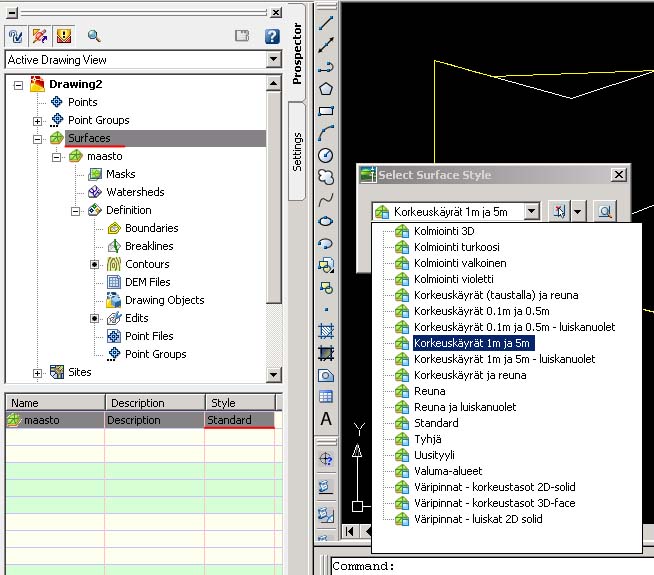

Tyylit määräävät miten maasto näytetään; näytetäänkö korkeuskäyriä vai väripintoja. Maastomallin tyyli vaihdetaan prospector-surfaces, alhaalla oleva taulukko - style. Avautuu ikkuna jonka vetovalikossa on alkuasetusten mukana tulleet erilaiset maastotyylit. Jos maastotyyleissä on vain standard, on unohtunut aloittaa tiedosto oikealla template:lla. (Asia korjataan niin että avataan uusi tiedosto oikealla template:lla ja kopioidaan asiat sinne. CTRL-a valitsee kaikki, CTRL-C kopioi, siirrytään uuteen tiedostoon ja File-ylävalikko Paste to original coordinates.
