A R C H I C A D   -   o s a   2

SEINÄTYÖKALU

Seinärakenteita määritellään kaksoisosoittamalla seinätyökalua. Työkalujen kyselyikkunat (seinät, pilarit, palkit, laatat, katto, maasto ja viivatyökalut) sisältävät sisäkkäisiä valikoita, joita voi tarvittaessa laajentaa ja supistaa. Niitä ovat pohja- ja leikkausmääritykset, 3D ja määrätietojen valikot. Määritykset tulevat voimaan seuraavaa seinää piirrettäessä tai valituille seinille, jotka on valittu ennen seinätyökalun kaksoisosoitusta.

(kuva ArchiCAD 9:sistä)

Ensin syötetään seinän korkeus ja etäisyys ko. kerrokseen. Sitten määritetään seinän piirtolinjan, eli selkälinjan paikka seinässä. Yleensä ArchiCADin seinäpiirto suoritetaan myötäpäivään ja seinän julkisivu on selkälinjan puolella.

Pohja- ja leikkauspiirustusten määrittelyikkunassa säädetään pohja- ja leikkausprojektioissa esitettävät viivat, täytteet ja värit. Seinän täyterasteri rakentuu pohjaväristä, jonka päälle materiaalimerkinnöille määritellään oma väri. Pohjaväriksi voi valita tyhjän, jolloin seinän alla olevat elementit näkyvät seinän läpi. Täytepaletti koostuu yksiaineisista materiaaleista ja rakennetyypeistä, jolloin seinän paksuutta ei voi muuttaa (ks. rakennetyypit Luento 4). Määriteltäessä yksiaineinen seinä, ohjelma pyytää seinän paksuutta.

Model-valikossa kullekin seinälle voidaan määritellä 3D-ikkunassa näkyvä väri/materiaali rasteri ja renderointi-ikkunassa näkyvä materiaali. Seinän kolmeen osaan määritellään oma materiaali. Ensiksi seinän selkäviivan (julkisivu) puoleisen pinnan materiaali, toiseksi seinän syrjien materiaali ja kolmanneksi seinän selkäviivan vastakkaisen puolen materiaali. Ketjulukkoa käyttämällä voidaan määritellä kaikkiin kohtiin sama materiaali (ks. materiaalimääritykset Luento 8). Kynämäärittely asettaa käytettävän piirtokynän 3D- ja julkisivuprojektioissa.

Seinän korkeusasema voidaan määrittää merenpinnan, kerroksen tai laatan mukaan. Seinän korkeusasema mitataan seinän alareunasta. Painovoimavalikossa voidaan määritellä seinä määritettyyn korkeusasemaan, tartunta aktiiviseen laattaan tai kattoon. Seinän piirtotapa voi olla normaali, puolisuunnikas tai monikulmio. Puolisuunnikkaalle voidaan määritellä alku- ja päätepisteille omat seinän paksuudet, jolloin seinä on kiilamainen. Monikulmioseinä on kuin laatta, jolle voidaan määrittää täyte, mutta ei ikkunoita tai ovia.

Seinätäyte liittyy katkeamattomana vastaavan nimisiin täyteisiin, kun 'siistit seinät' -toiminto on päällä ja seinien selkälinjat yhtyvät.

Ylinmäiseen Favories-valikoon voidaan määritellä halutut valikot auki, kun avataan työkaluikkuna.

Seinälle valitaan lopuksi taso, jolle se piirretään ja painetaan OK-näppäintä.

LAATTATYÖKALU

Laatat määritellään kaksoisosoittamalla Laattatyökalua. Laatta työkalun kyselyikkuna on hyvin samankaltainen kuin muissa työkalussa.

(kuva ArchiCAD 9:sistä)

Ensin syötetään laatan paksuus, etäisyys ko. kerrokseen. Laatan korkeusasema voidaan määrittää merenpinnan, kerroksen. Laatan korkeusasema mitataan laatan yläreunasta . Laatan voi määritellä näkyvän muissa kerroksissa. Options > preferences > Construstion Elements -valikosta määritetään viivatyyppien näkyminen eri kerroksissa.

Pohja- ja leikkauspiirustusten määrittelyikkunassa säädetään pohja- ja leikkausprojektioissa esitettävät viivat, täytteet ja värit. Laatalle ei voi valita täytettä pohjaprojektiossa. Laatan leikkauspinnalle täyterasteri rakentuu pohjaväristä, jonka päälle materiaalimerkinnöille määritellään oma väri.

Model-valikossa laatalle voidaan määritellä 3D-ikkunassa näkyvä väri/materiaali rasteri ja renderointi-ikkunassa näkyvä materiaali. Kynämäärittely asettaa käytettävän piirtokynän 3D- ja julkisivuprojektioissa.

Laatalle valitaan lopuksi taso, jolle se piirretään ja painetaan OK-näppäintä.

KATTOTYÖKALU

Työkaluvalikosta kaksoisosoitetaan kattotyökalua, jolloin avautuu katton ominaisuuksien määrittelyyn oheinen kyselyikkuna.Tiedot ikkunasta voidaan myös avata ko. kyselyikkuna.

(kuvat ArchiCAD 9:sistä)

Kattolappeen piirto pohjaan

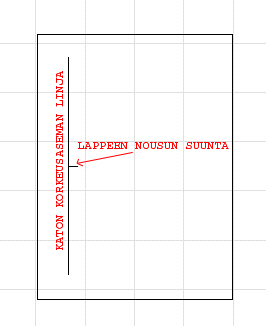

Pohjaan piirretään ensiksi katon korkeusaseman sijainti. Seuraavaksi määritellään nousu suunta (osoita silmä-logolla nouseva puoli). Sitten vain piirretään katon muoto. Kahden lappeen yhtymislinja saadaan siten, että ensiksi valitaan toinen lape ja sitten ctrl-osoitetaan toista lapetta. Valitut seinät valituilla lappeilla (huom: valituilla) leikataan lappeen tason kohdalta valikosta: Edit > Trim to Roof... Seinä asetuksissa voidaan lappeen leikkaus halutessa poistaa Model-valikossa. Harjakatoille on nopea apuvälinetyökalu piirtotavoissa: aumakatto.

Lapekaton kulmaa voidaan säätää visuaallisesti 3D-ikkunassa muokkaus-painike alhaalla.

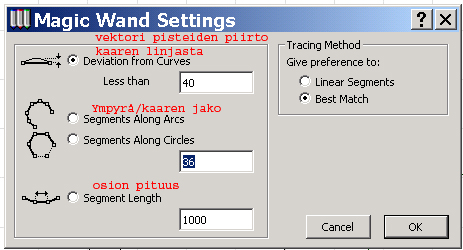

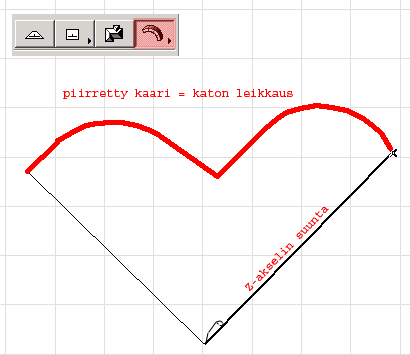

Kaarikattoja voidaan luoda (piirtotavat) kupolin alta avautuvalla kaarikatto-työkalulla. Ensin piirretään katon leikkausprofiili. Seuraavaksi määritellään projisointisuunta ja piirretään katon leveys. Avautuvassa kyselyikkunassa määritetään katon korko ja paksuus. Katon profiilin pehmeyttä voidaan säätää Tools > Magic Wand Settings -osion säädöillä.

Räystään kulma määritellään Model-valikossa, jota voidaan myöhemmin säätää (kattotyökalu alhaalla osoitetaan lappeen reunaa) haluttuun kulmaan.
