OBJEKTIEN RYHMITTELY - GROUPS

Ryhmä on joukko objekteja, joita voidaan tarvittaessa valita ja muokata yhdessä tai yksittäin.
Ryhmittely (grouping) mahdollistaa piirustuksen erillisten elementtien yhdistämisen yhdessä käsiteltäviksi yksiköiksi. Ryhmiä voidaan muokata lisäämällä tai poistamalla objekteja ryhmästä.
Ryhmät muistuttavat blokkeja, jotka myös mahdollistavat objektien yhdistelemisen nimetyksi joukoksi.
Ryhmät tallentuvat piirustuskohtaisesti. Ryhmiä ei voi blokkien tapaan jakaa eri piirustusten kesken.

Ryhmien luominen, valitseminen ja muokkaaminen

GROUP -komennolla avautuvassa valintataulussa voidaan luoda tai poistaa ryhmiä sekä lisätä ja poistaa objekteja olemassaoleviin ryhmiin

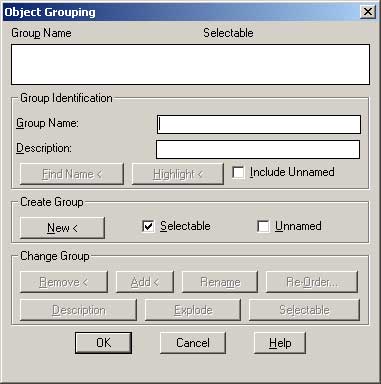

OBJEKTIEN RYHMITTELY -VALINTAIKKUNA

New

Uuden ryhmän luonti. Ryhmä voi koostua useista sisäkkäisistä ryhmistä.

Selectable

Toiminto valittuna aktivoituvat kaikki ryhmän alkiot näytöllä osoitettaessa mitä tahansa ryhmän alkiota. Jos toimintoa ei ole valittu, aktivoituu ainoastaan osoitettu piirustusalkio. Objektien valittavuutta AutoCADissä säätelee järjestelmämuuttuja PICKSTYLE, joka voi saada arvoja 0,1,2 ja 3. ks. tarkemmin AutoCADin Help.

Unnamed

Mikäli ryhmälle ei anneta nimeä, nimeää AutoCAD sen automaattisesti muotoon A*. Kohta Include Unnamed valitsemalla saadaan listalle näkyviin myös nimeämättömät ryhmät.

Remove/Add

REMOVE poistaa objekteja olemassaolevasta ryhmästä ja ADD lisää objekteja olemassaolevaan ryhmään.

Explode

Räjäyttää ryhmän ja samalla poistaa ryhmämäärityksen piirustustietokannasta.
